LINK Guía de Configuración de Hardware del Kiosko

Para instrucciones en video: https://www.youtube.com/watch?v=8emUmWXlSx4

  1. Piezas del Kiosko y del Soporte

  1. Pernos necesarios.

  1. Base del Soporte de Piso del Kiosko

        Este es un panel muy pesado. Los pernos se atornillarán en estos 6 orificios circulares.

  1. Coloque el vástago sobre la base. Los orificios del vástago deben alinearse con los del panel.

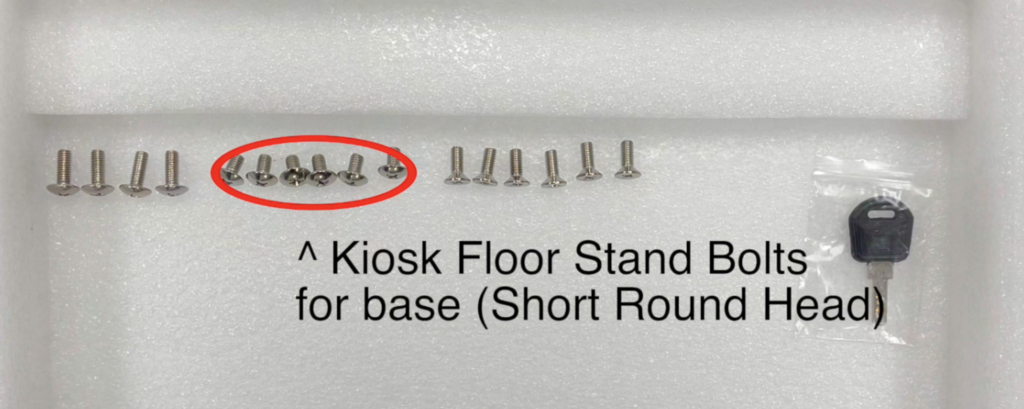

  1. Se usarán pernos cortos de cabeza redonda para sujetar. Solo se incluyen 6, así que asegúrese de atornillarlos en los puntos circulares indicados arriba.

  1. Colocación de pernos al frente y atrás

  1. La máquina del Kiosko se enviará con el cable LAN y el cable de alimentación ya conectados.

  1. Puede usar el orificio para ocultar los cables LAN y de alimentación si es necesario. También pueden pasar por el orificio en la parte inferior del vástago del soporte.

  1. El orificio del Kiosko y el orificio en la base superior del vástago deben alinearse.

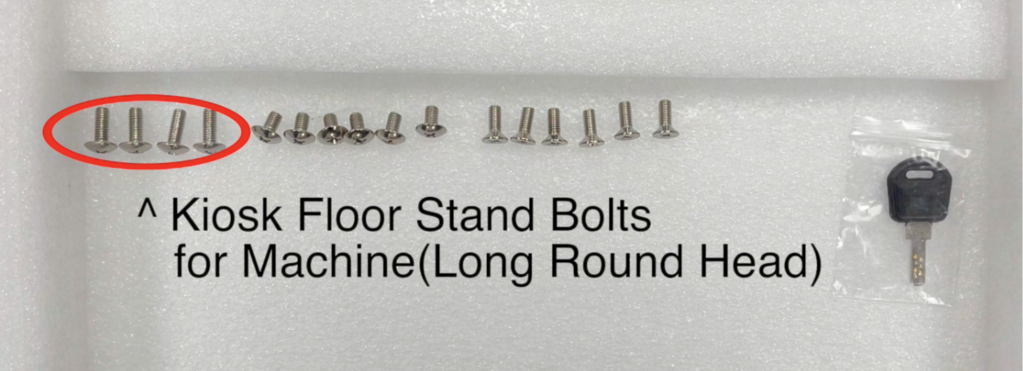

  1. Se deben atornillar 4 pernos largos de cabeza redonda (2 a cada lado).

  1. Con eso termina el ensamblaje de la estructura.

Ensamblaje del Terminal de Tarjeta

  1. El siguiente paso es el ensamblaje del terminal de tarjeta.

  1. El cable LAN debe conectarse al RED y al router. (2 cables LAN deben conectarse individualmente al Kiosko y al Terminal)

13-1. La alimentación del terminal de tarjeta se conectará mediante un cable USB a USB-C. Conéctelo a una fuente de alimentación USB.

  1. Para conectar el cable del Terminal de Tarjeta, abra la carcasa del Kiosko.

  1. Desatornille el soporte del Pinpad del Terminal de Tarjeta. Hay un perno desde el interior de la carcasa y otros 2 desde el exterior.

  1. Here’s another 2 bolts from outside.

  1. Deje que el cable USB-C pase hacia la parte frontal del kiosko a través del orificio trasero.

  1. Vuelva a colocar el soporte. Permita que el cable pase por la pequeña abertura en el soporte.

  1. Desatornille la parte trasera del terminal de tarjeta y retire el panel trasero.

  1. Conecte el cable USB-C al terminal de tarjeta. Asegúrese de que la parte acuñada quede arriba.

  1. Asegúrese de que la tapa esté colocada en el lugar correcto.

  1. Vuelva a atornillar la tapa en su lugar

  1. Quite la película de la tira adhesiva y coloque el terminal de tarjeta encima.

  1. Colóquelo como prefiera.

  1. Para encender, presione el botón de encendido dentro de la carcasa, en la esquina delantera izquierda.
