LINK 키오스크 하드웨어 설정 가이드

비디오 교육의 경우:https://www.youtube.com/watch?v=8emUmWXlSx4

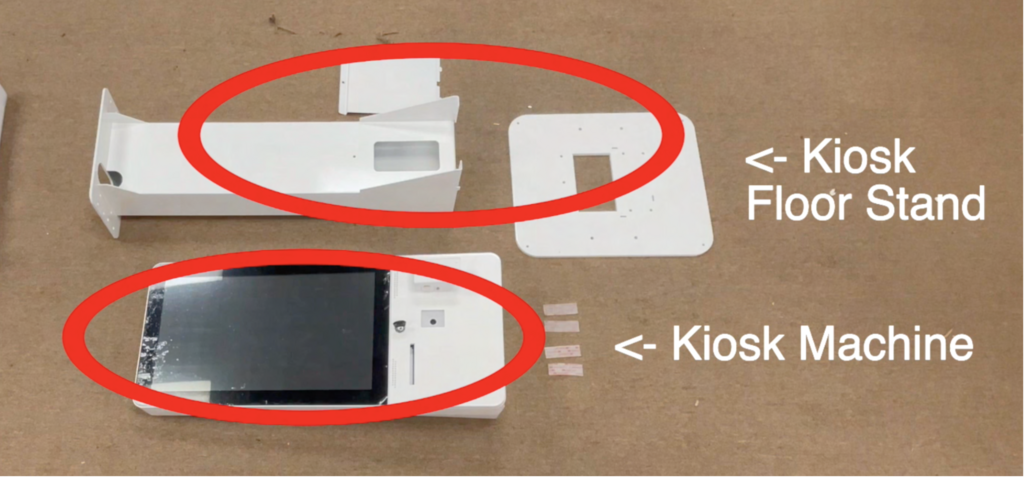

  1. 키오스크 및 스탠드 부품

  1. 볼트가 필요합니다.

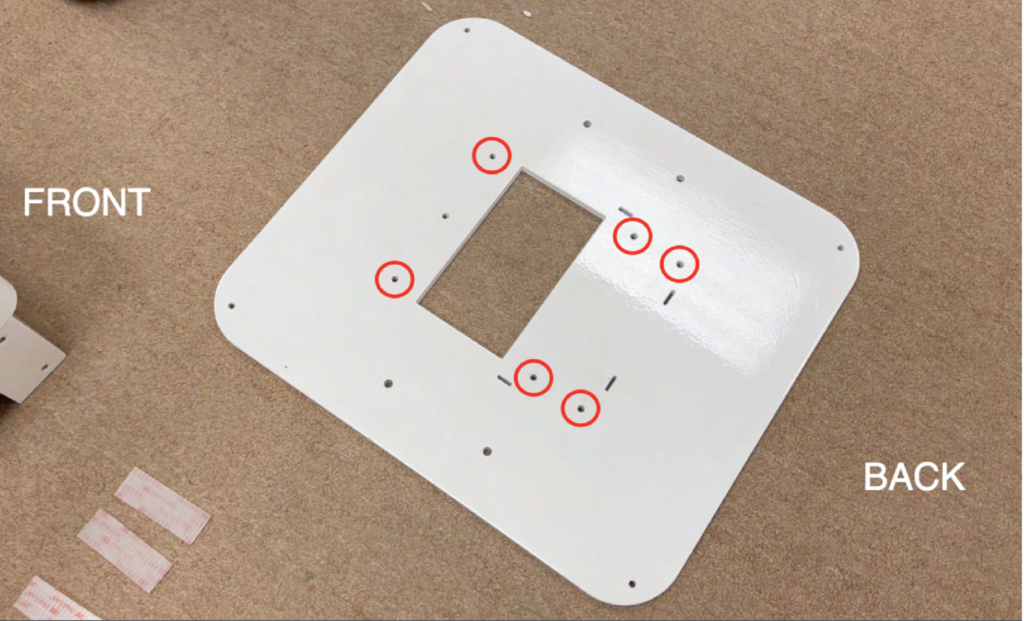

  1. 키오스크 플로어 스탠드 베이스

매우 무거운 패널입니다. 볼트는 이 6개의 원형 구멍에 나사로 고정됩니다.

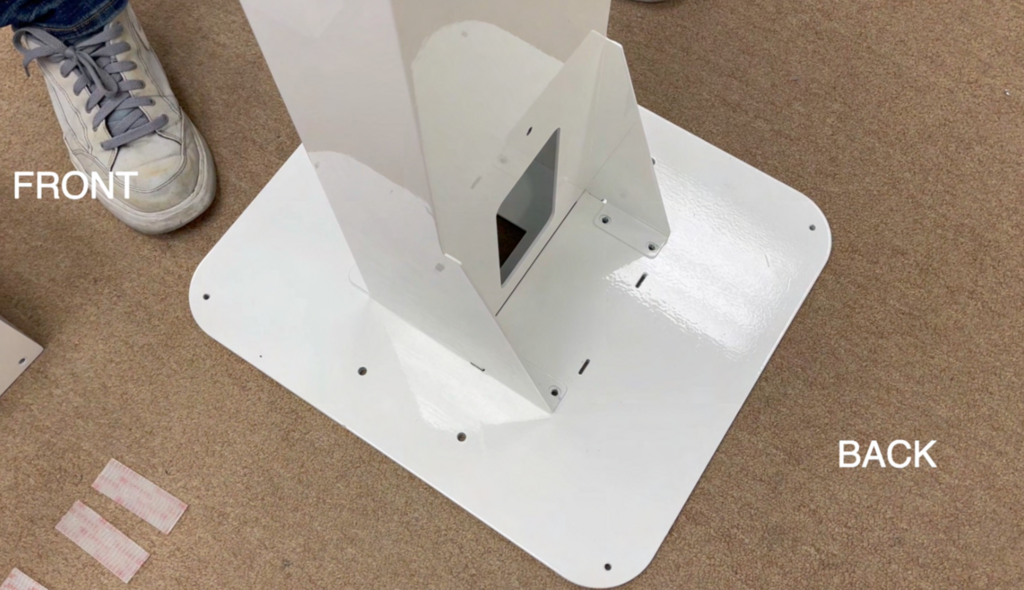

  1. 줄기를 베이스 위에 놓습니다. 줄기의 구멍은 패널의 구멍과 일치해야 합니다.

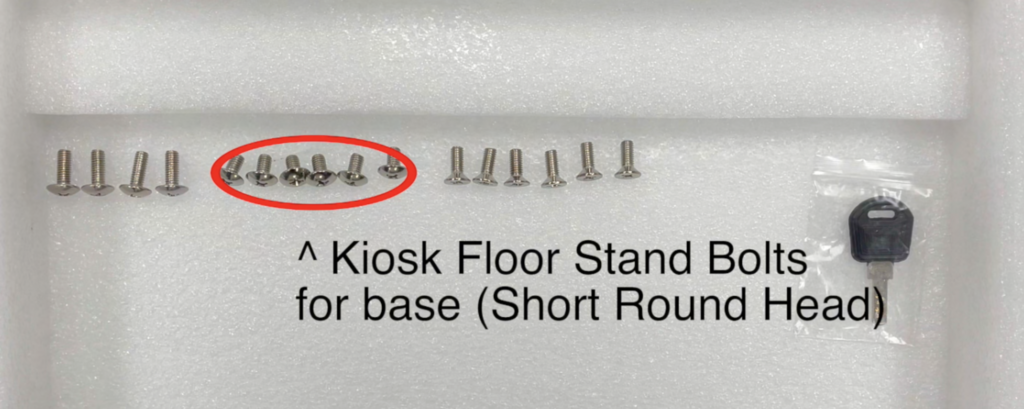

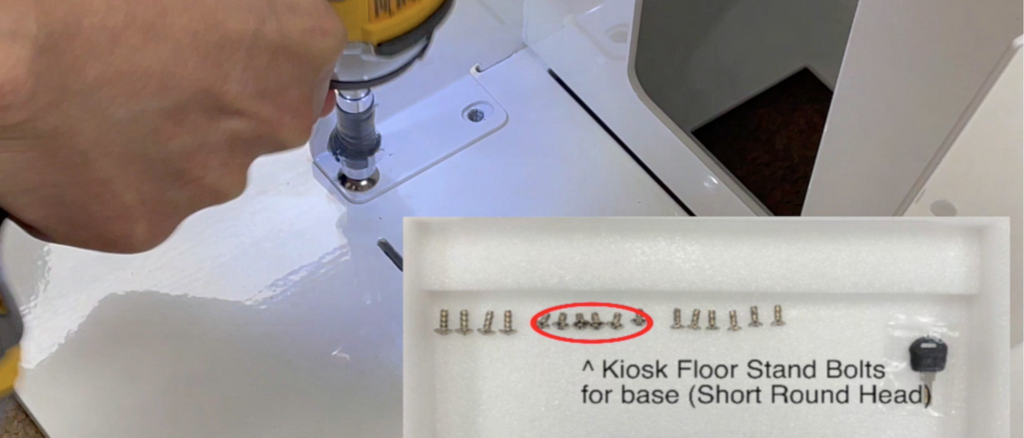

  1. 짧고 둥근 머리 볼트를 사용하여 고정합니다. 6개만 제공되므로 위의 동그라미 부분에 나사를 조이십시오.

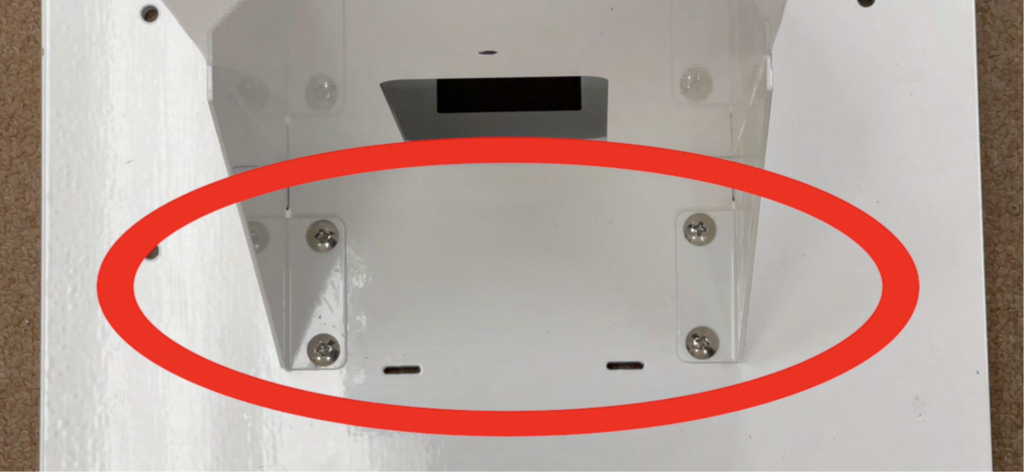

  1. 볼트 배치 전면 및 후면

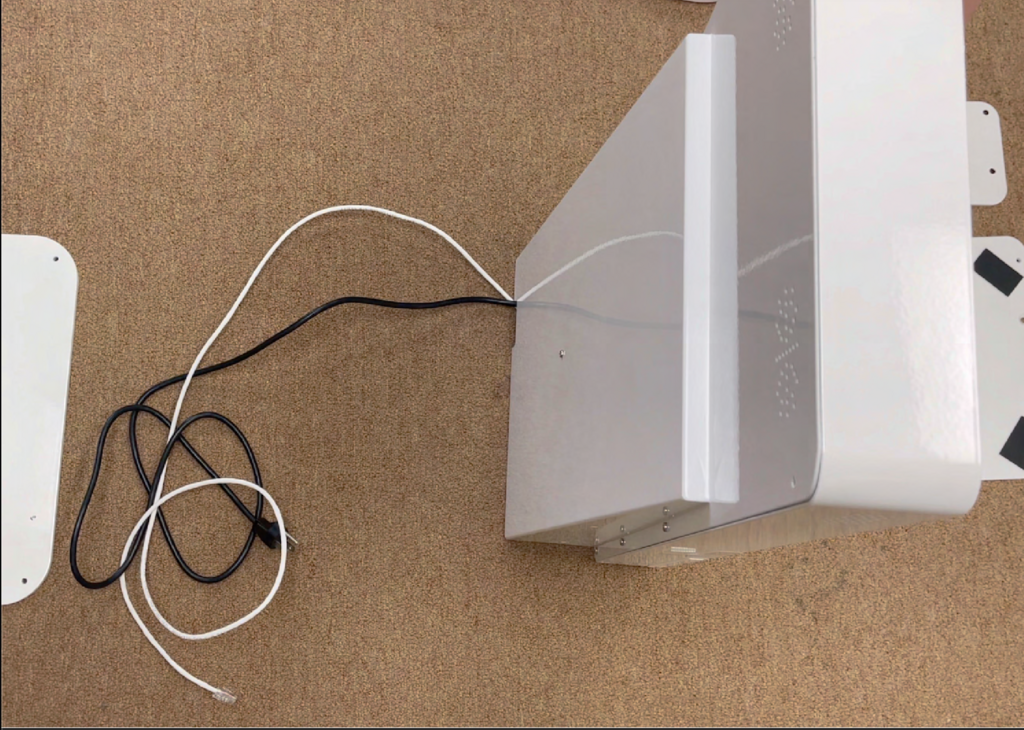

  1. 키오스크 기기에는 LAN 케이블과 전원 케이블이 이미 기기에 연결된 상태로 배송됩니다.

  1. 필요한 경우 구멍을 사용하여 LAN 및 전원 케이블을 숨길 수 있습니다. 스탠드 스템 하단에 있는 구멍을 통해서도 들어갈 수 있습니다.

  1. 키오스크의 구멍과 스템 상단 베이스의 구멍이 일치해야 합니다.

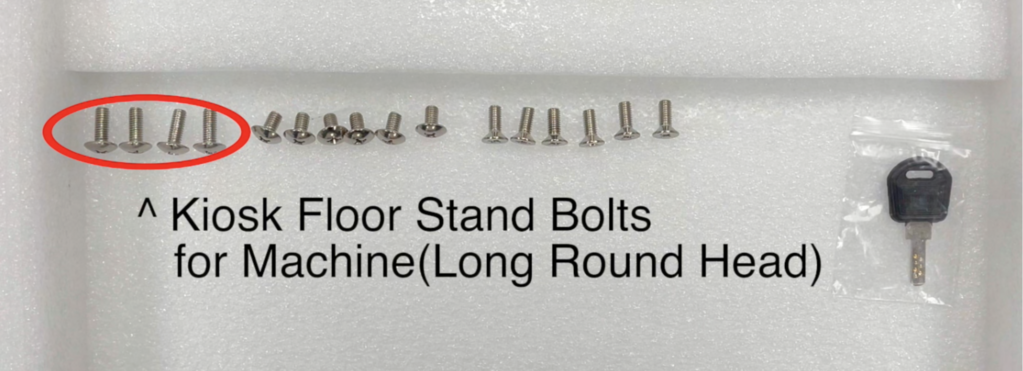

  1. 길고 둥근 머리 볼트 4개를 나사로 조여야 합니다. (양쪽에 2개씩)

  1. 그것이 구조 조립을 위한 것이어야 합니다.

카드단말기 조립

  1. 카드 터미널 어셈블리는 다음 것이어야 합니다.

  1. LAN 케이블은 RED와 라우터에 연결되어야 합니다. (2개의 LAN 케이블은 키오스크와 터미널에 개별적으로 연결되어야 합니다)

13-1. 카드 터미널의 전원은 USB-USB-C 케이블을 통해 연결됩니다. USB 전원 공급 장치에 연결하십시오.

  1. 카드단말기 케이블을 연결하려면 키오스크 케이스를 열어주세요.

  1. 카드 터미널 핀패드 마운트의 나사를 풀어주세요. 케이스 내부에 볼트 1개, 케이스 외부에 볼트 2개가 있습니다.

  1. 여기 외부에서 또 다른 2개의 볼트가 있습니다.

  1. USB-C 케이블이 뒤쪽에 있는 구멍을 통해 키오스크 앞쪽을 향하게 하세요.

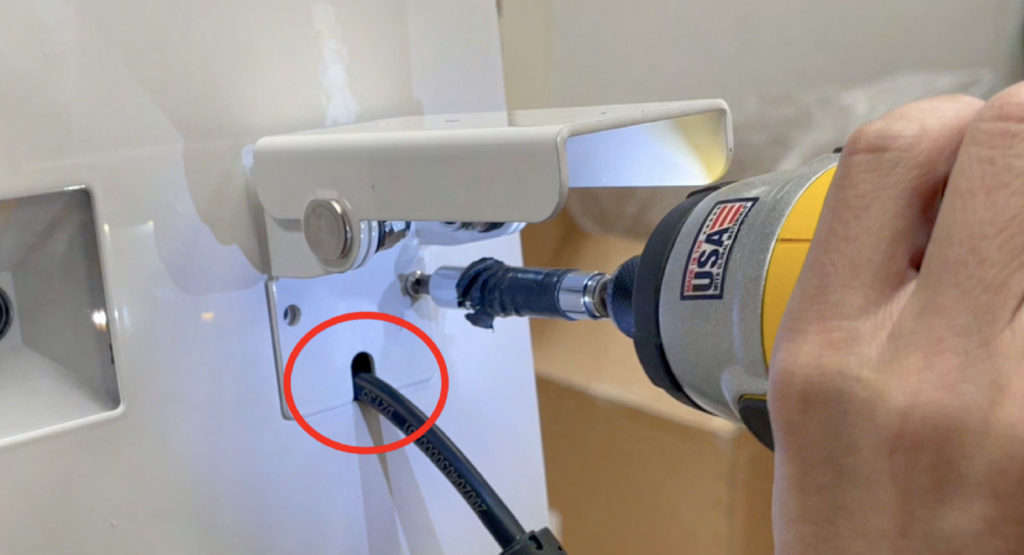

  1. 마운트를 다시 부착합니다. 케이블이 장착 브래킷의 작은 틈을 통과하도록 하세요.

  1. 카드 터미널 뒷면의 나사를 풀고 뒷면 패널을 떼어냅니다.

  1. USB-C 케이블을 카드 단자에 연결하세요. 쐐기 부분이 위로 올라가는지 확인하세요.

  1. 덮개가 올바른 위치에 있는지 확인하십시오.

  1. 덮개를 다시 제자리에 나사로 고정해 주세요

  1. 패스너 스트립의 필름을 당겨 카드 단말기를 상단에 부착하세요.

  1. 원하는 대로 첨부하세요.

  1. 전원을 켜려면 케이스 내부 왼쪽 전면 모서리에 있는 전원 버튼을 누르세요.
