LINK 自助点餐机硬件设置指南

对于视频指导：https://www.youtube.com/watch?v=8emUmWXlSx4

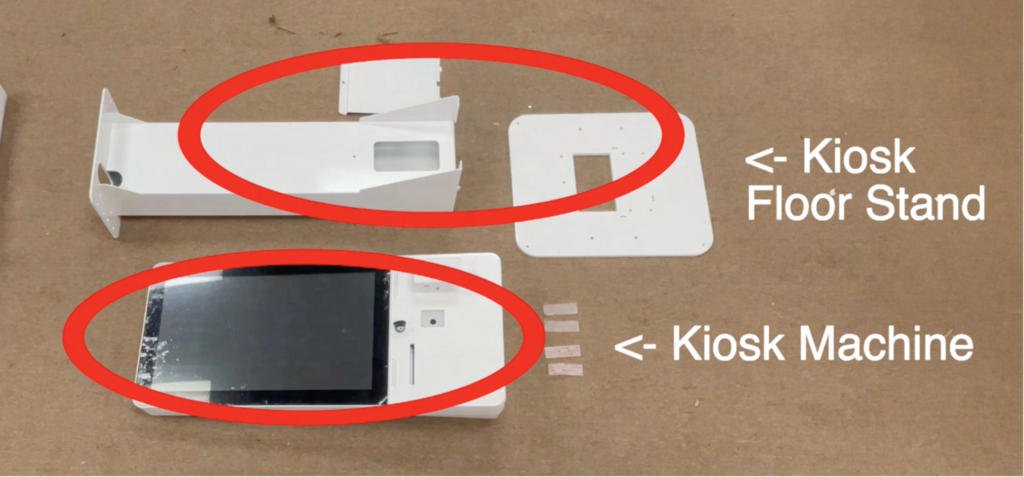

  1. 信息亭和展台零件

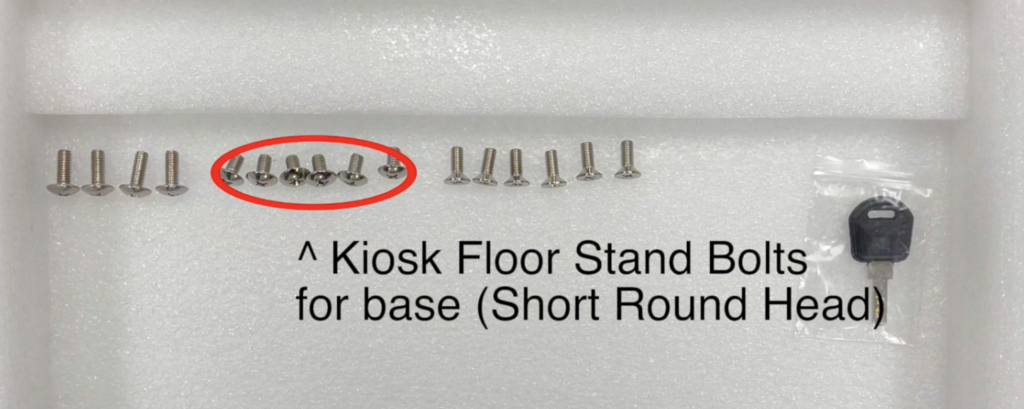

  1. 需要螺栓。

  1. 自助服务终端落地支架底座

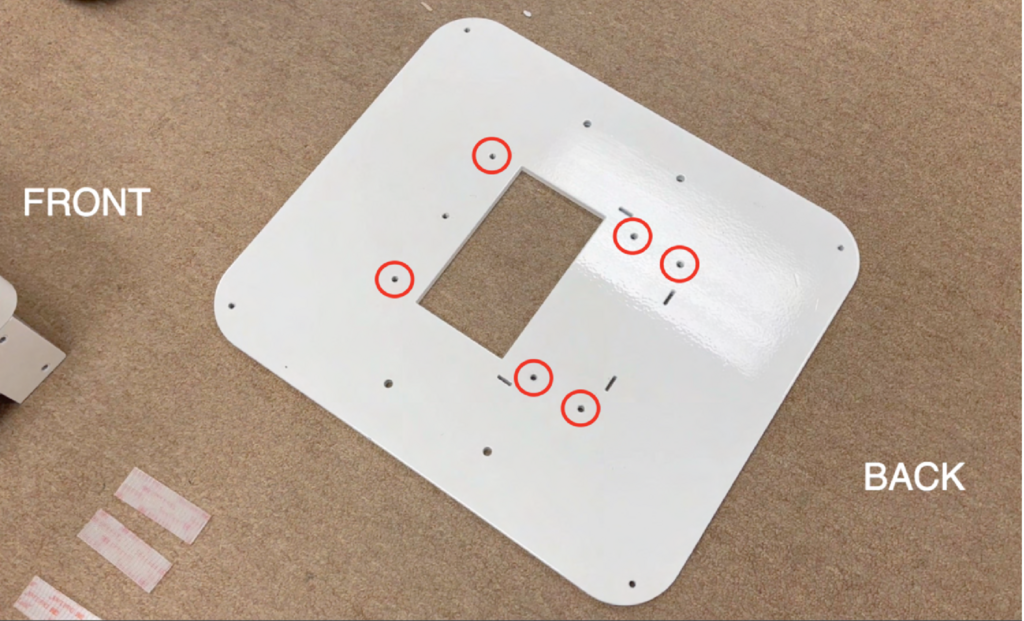

这是非常重的面板。将螺栓拧入这 6 个圆形孔中。

  1. 将茎放在底座顶部。阀杆上的孔应与面板上的孔对齐。

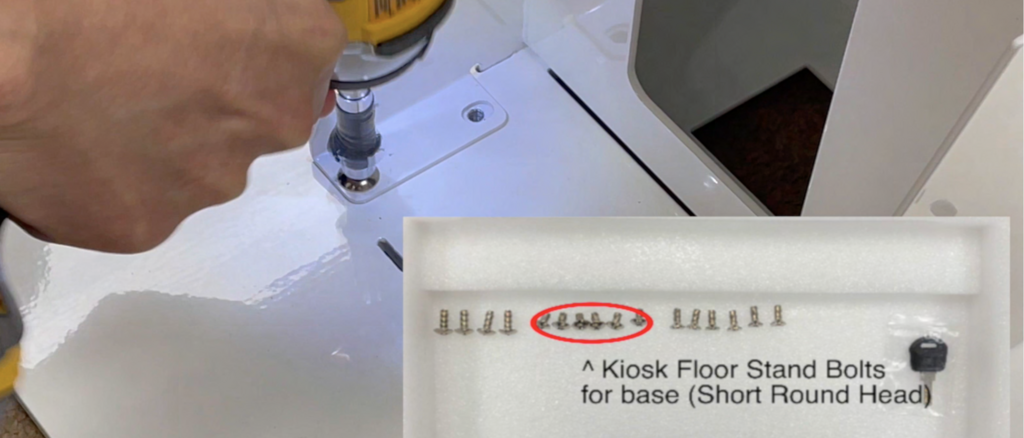

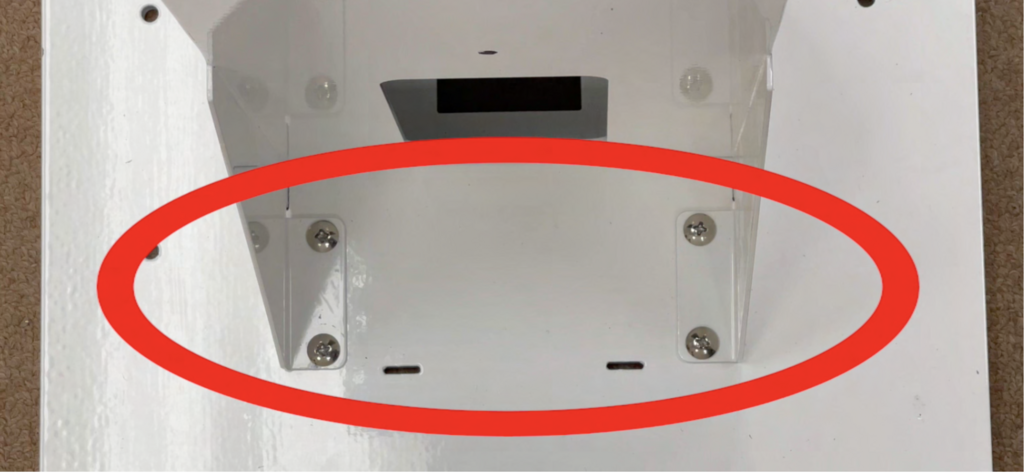

  1. 将使用短圆头螺栓进行紧固。仅提供 6 个，因此请务必拧入上面圆圈中的位置。

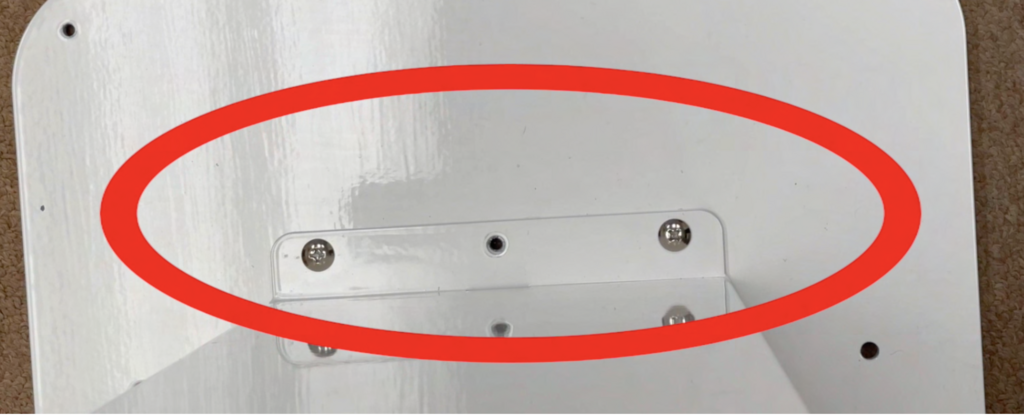

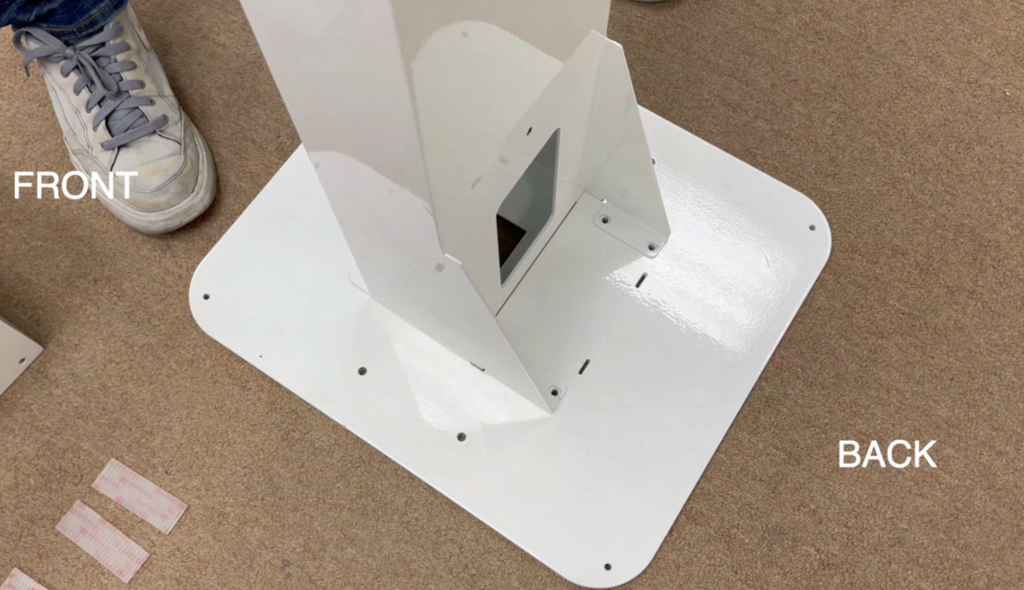

  1. 螺栓前后放置

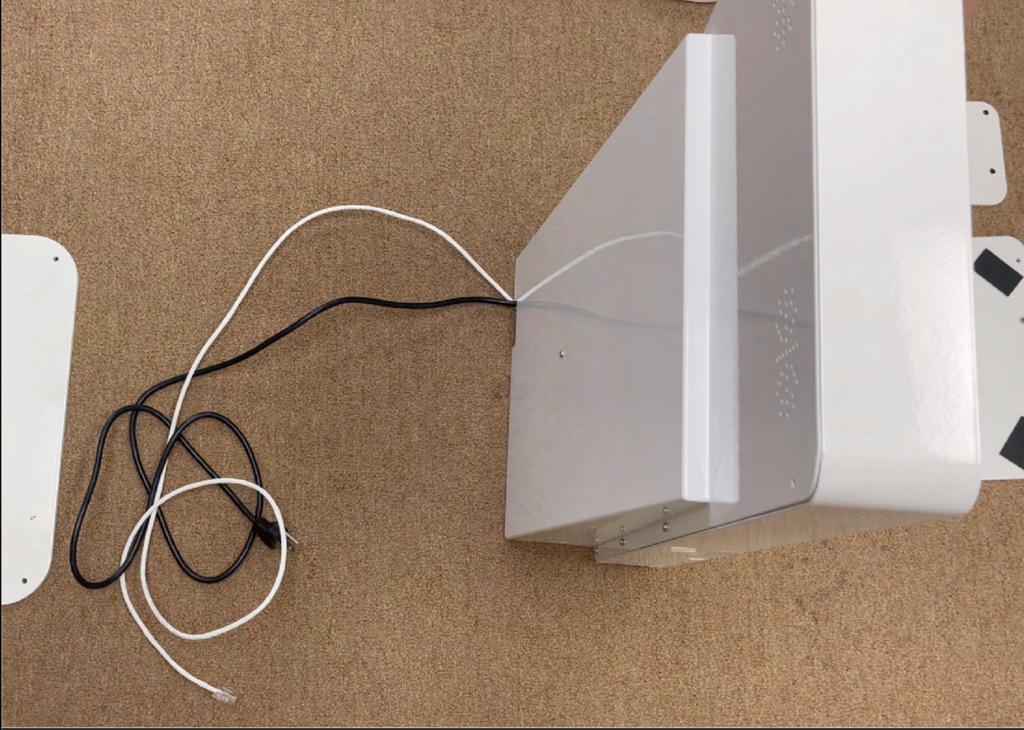

  1. 自助服务终端机器将附带已连接到机器的 LAN 电缆和电源线。

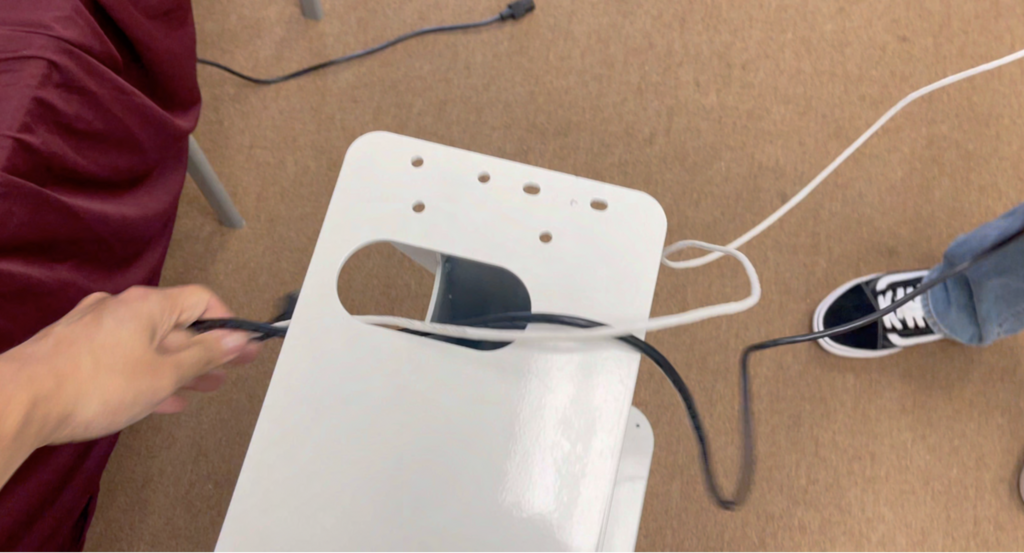

  1. 如果需要，您可以使用该孔来隐藏 LAN 和电源线。它也可以穿过支架杆底部的孔。

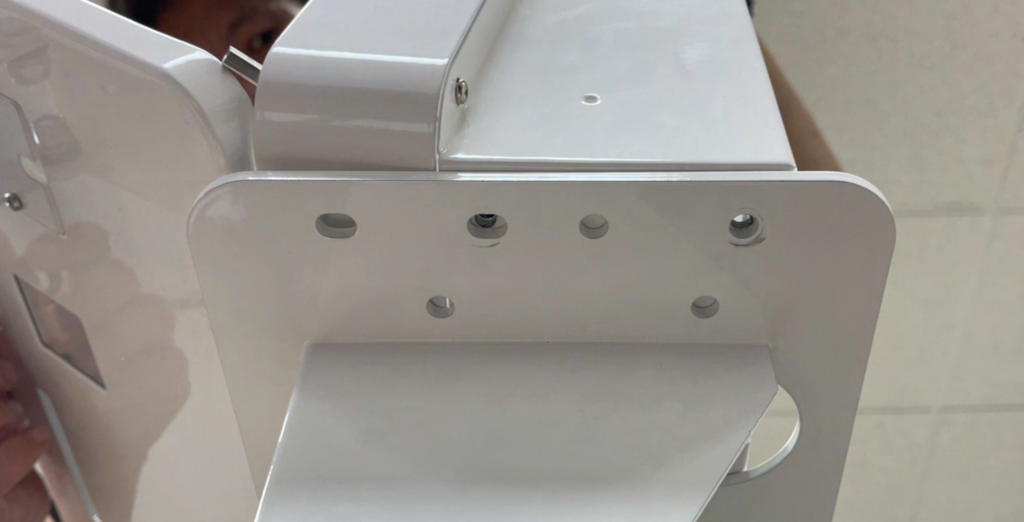

  1. Kiosk 中的孔和杆顶部底座上的孔应对齐。

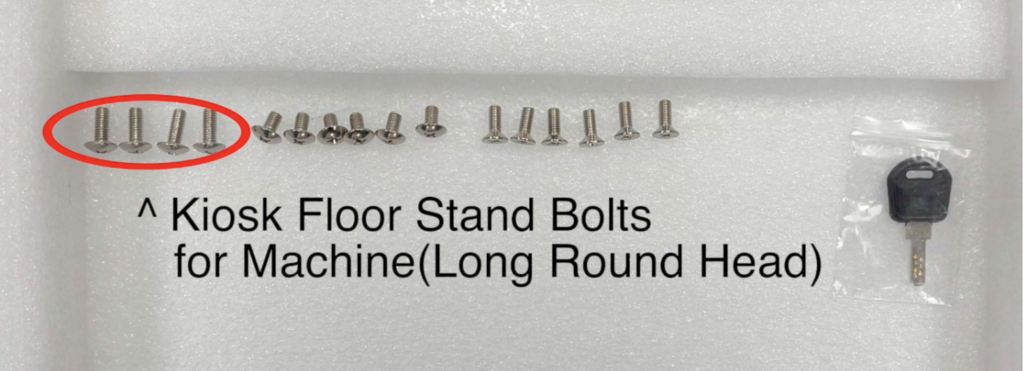

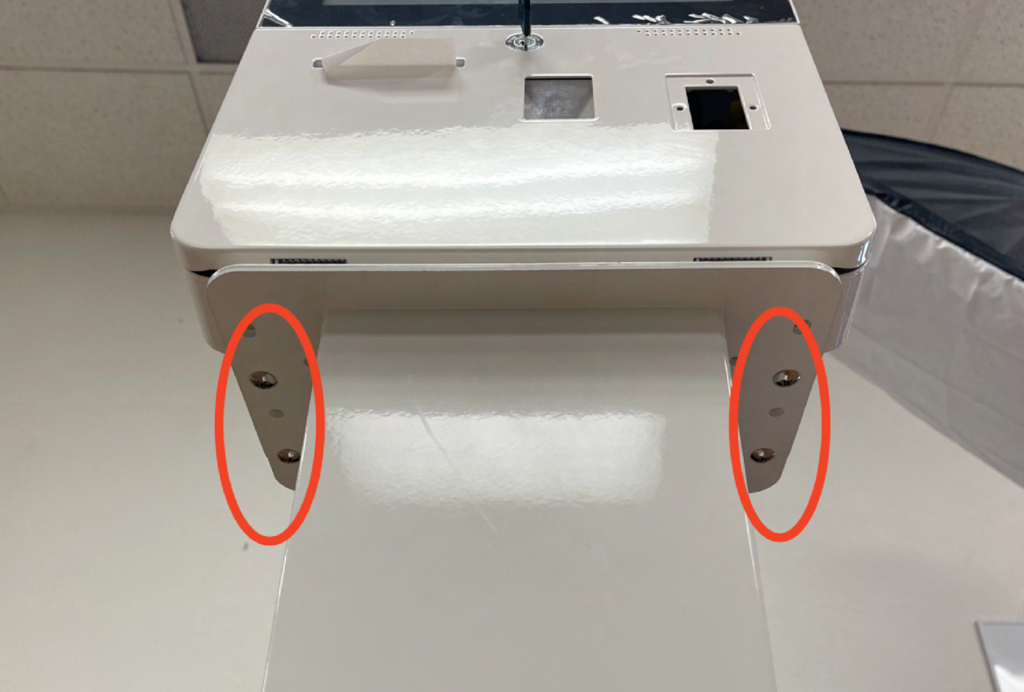

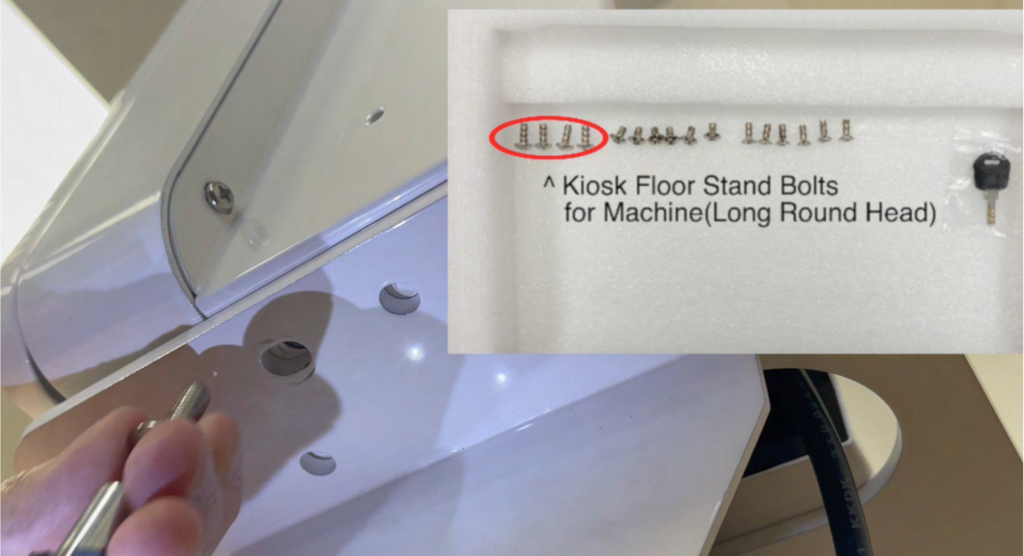

  1. 应拧入 4 个长圆头螺栓。（每侧 2 个）

  1. 这应该是结构组装的过程。

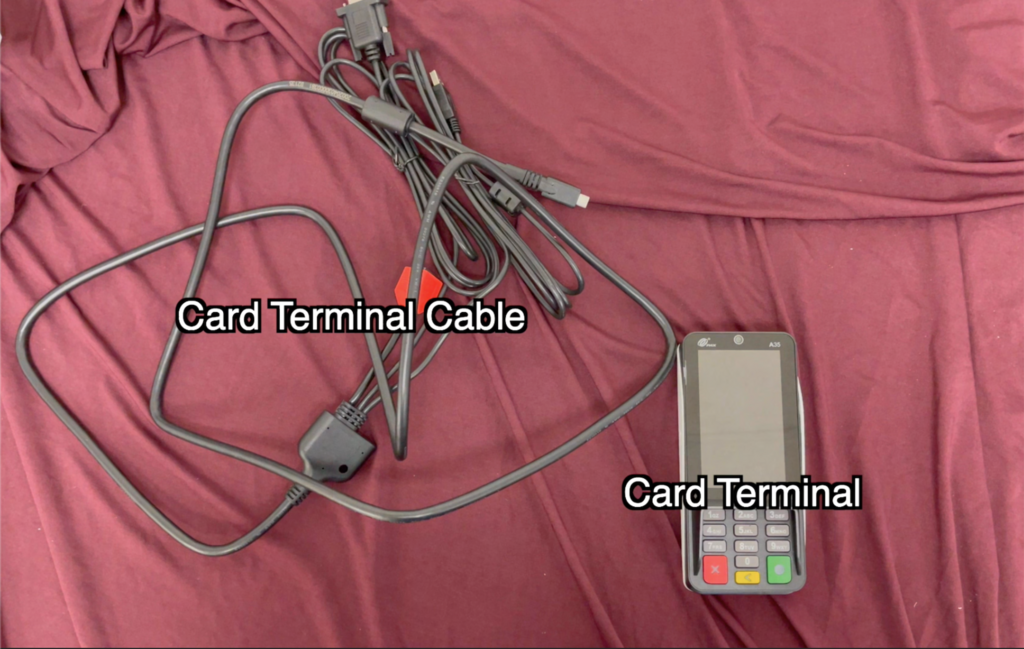

卡端子组件

  1. 卡端子组件应该是下一个。

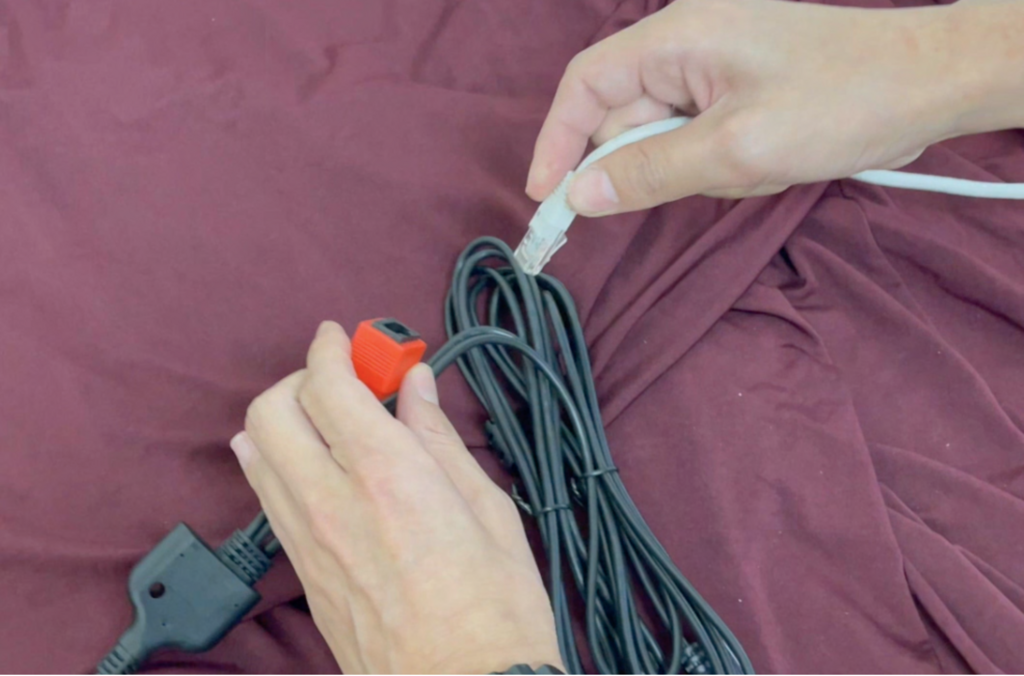

  1. LAN 电缆应连接到 RED 和路由器。 （2 根 LAN 电缆应分别连接到 Kiosk 和终端）

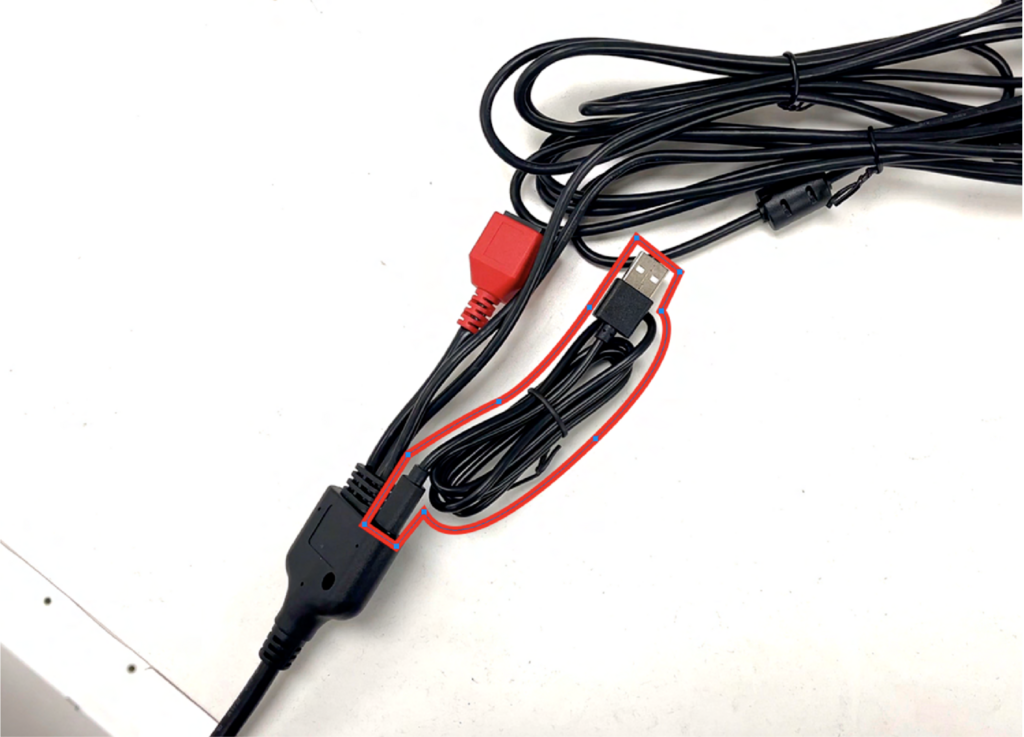

13-1。卡终端​​的电源将通过 USB 转 USB-C 电缆连接。请将其连接至USB电源。

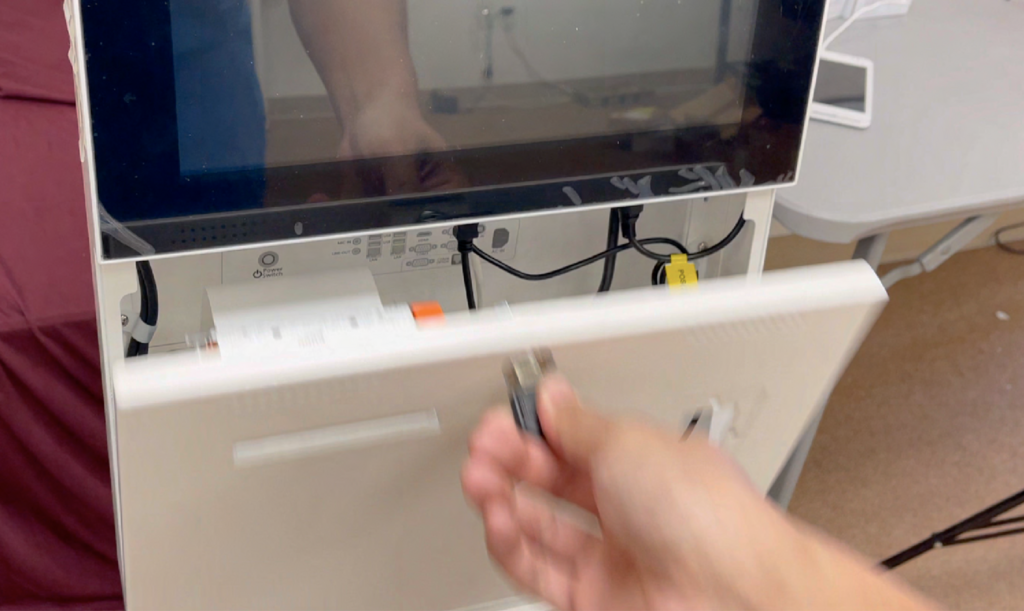

  1. 要连接卡终端电缆，请打开 Kiosk 外壳。

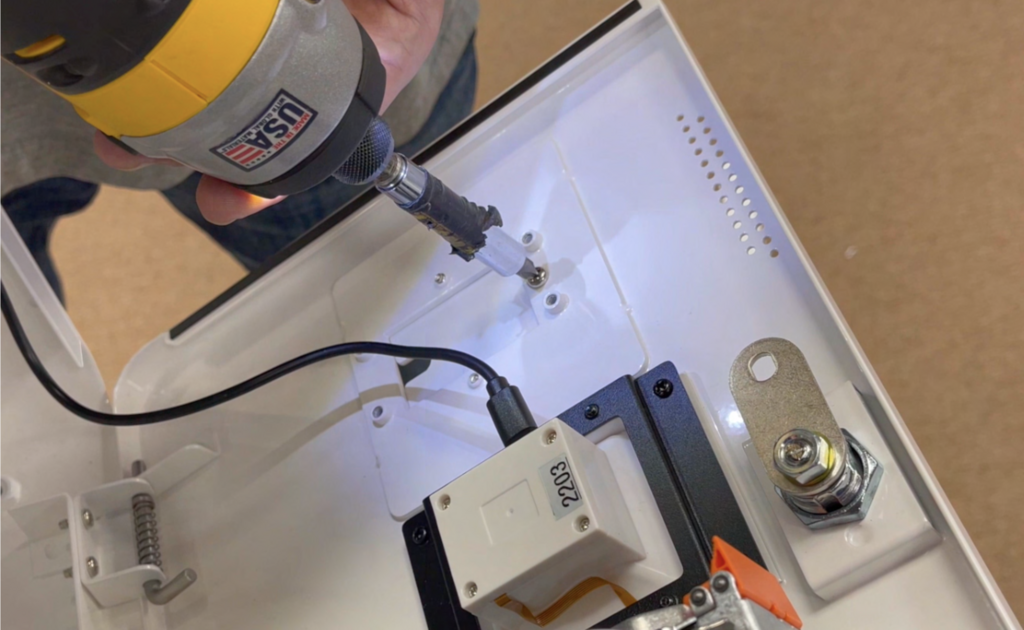

  1. 请拧下卡端子密码键盘安装座。外壳内部有 1 个螺栓，外壳外部有 2 个螺栓。

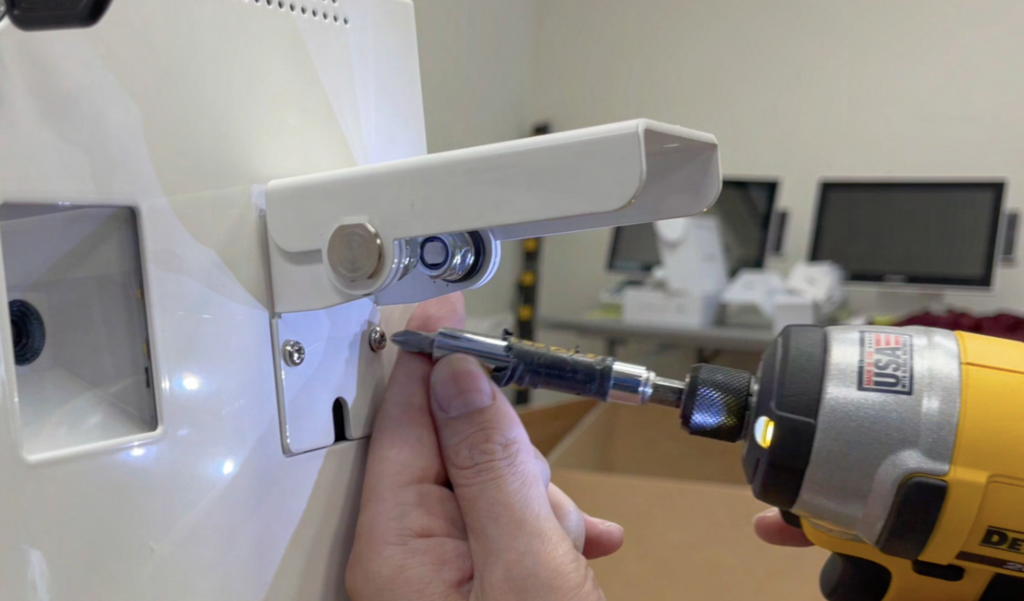

  1. 这是外面的另外 2 个螺栓。

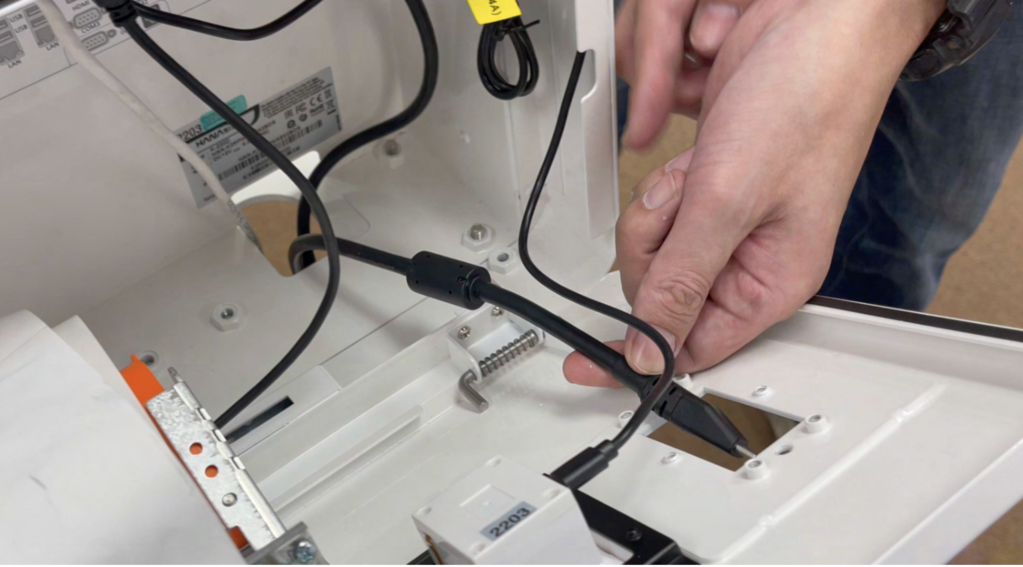

  1. 让 USB-C 电缆穿过后面的孔朝向自助服务终端的正面。

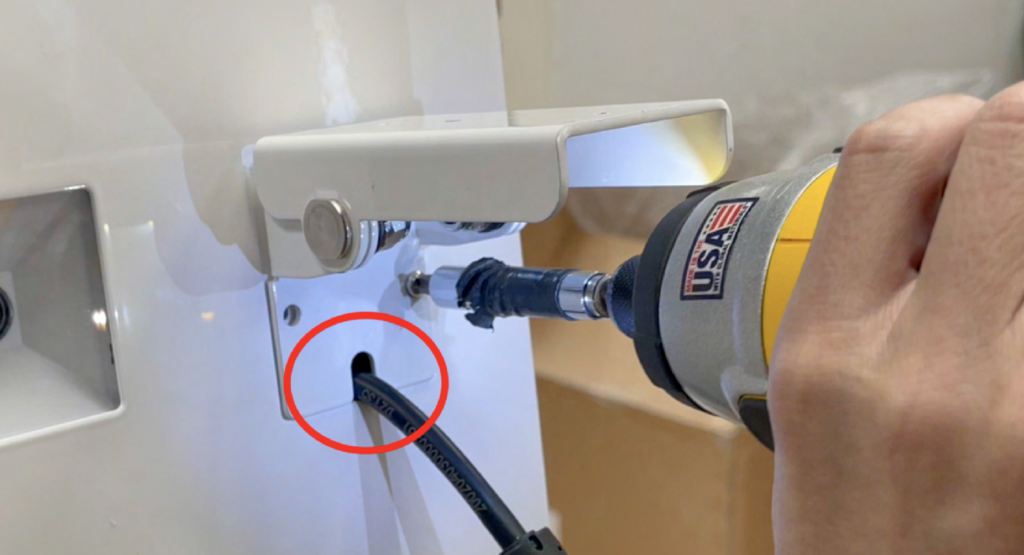

  1. 重新安装安装座。让电缆穿过安装支架上的一个小间隙。

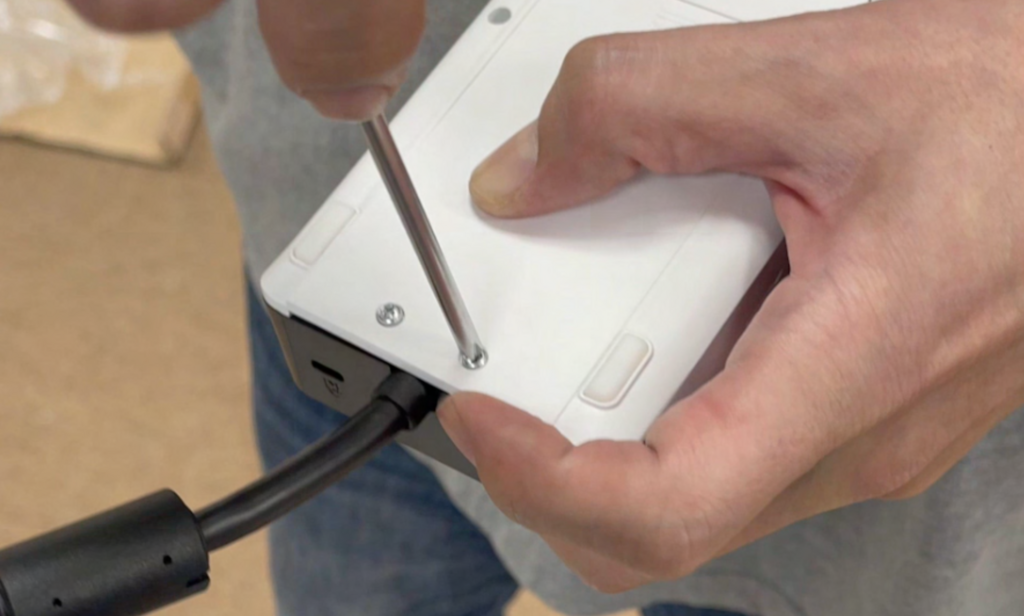

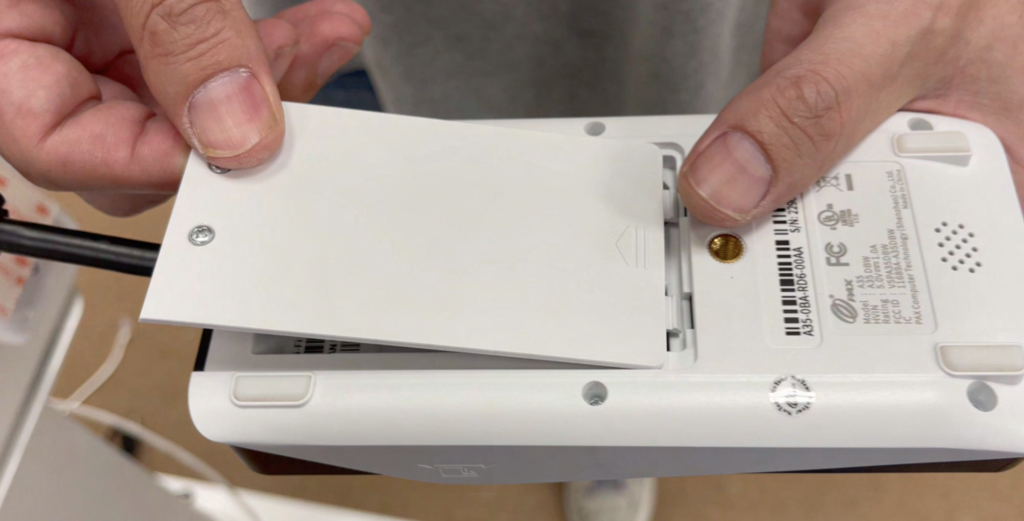

  1. 拧下卡端子背面的螺丝并取下后面板。

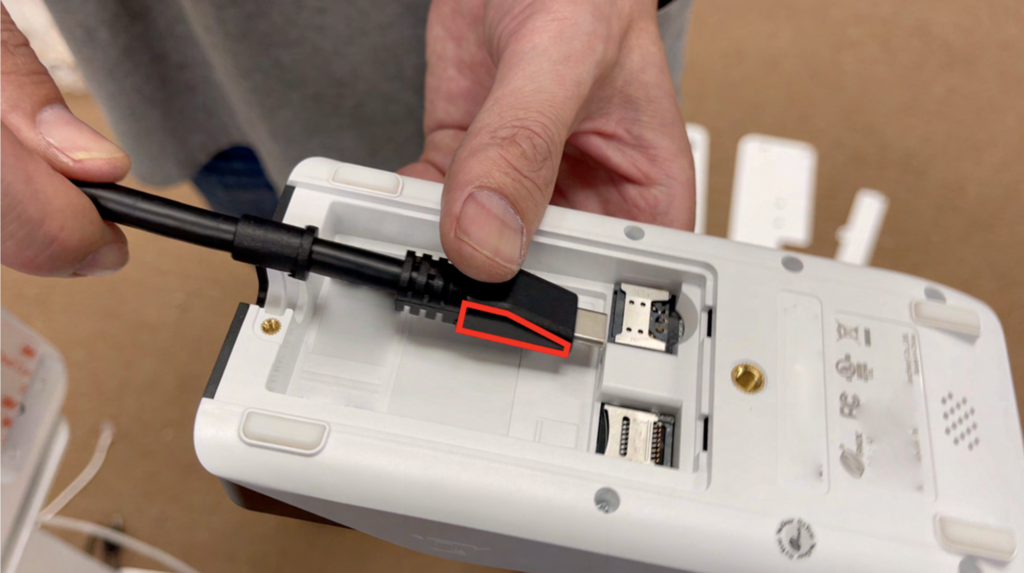

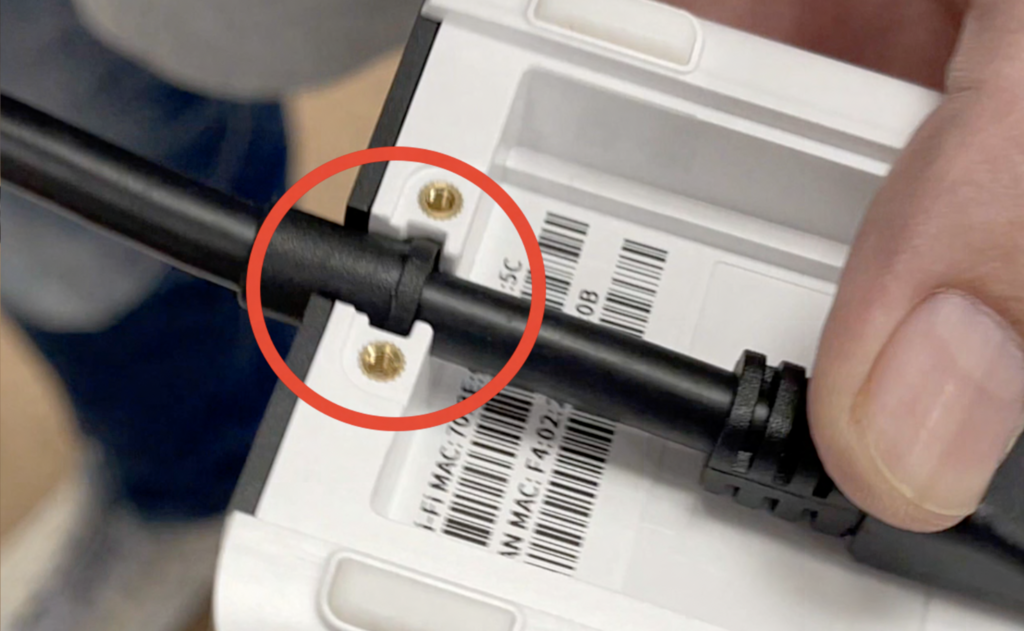

  1. 将 USB-C 电缆连接至卡端子。确保楔形部分位于顶部。

  1. 确保盖子放置在正确的位置。

  1. 请将盖子拧回原位

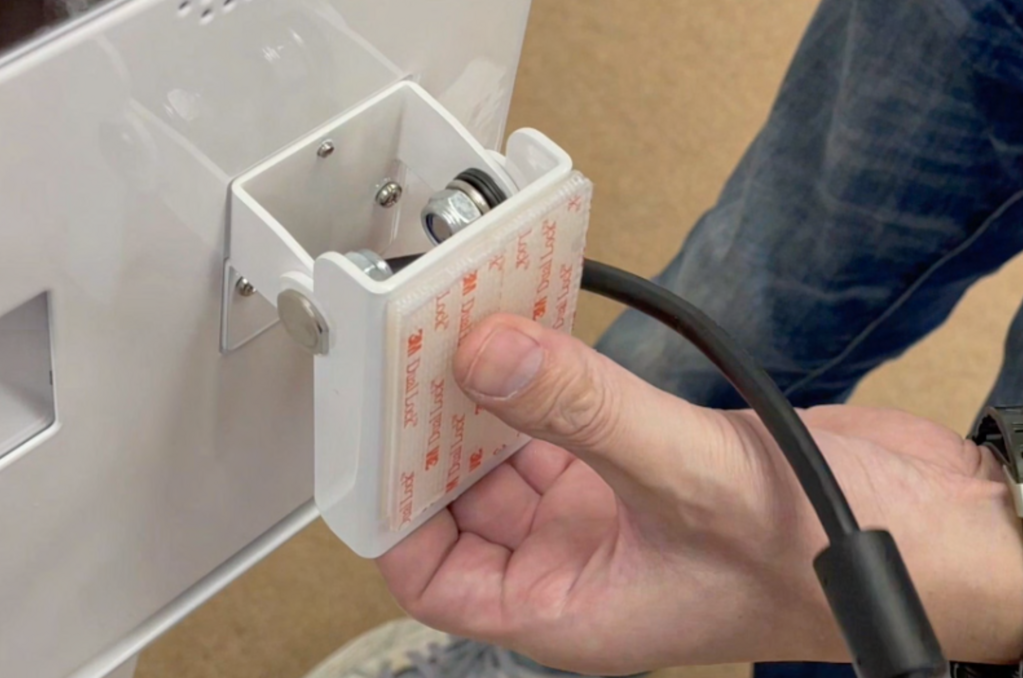

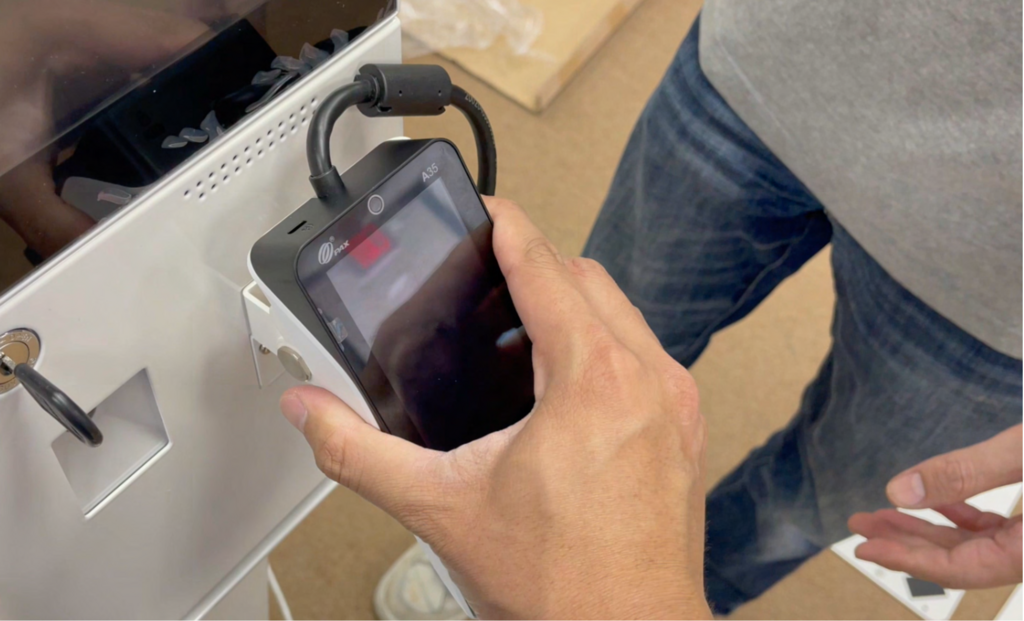

  1. 拉动紧固件条的薄膜，并将卡端子固定在顶部。

  1. 随心所欲地附加。

  1. 要打开电源，请按左前角外壳内的电源按钮。
